基本信息/Basic information
|
產品型號 Product ID |
ULO-HD01-HA-004-FS |
|
類別 Classification |
插體 |
|
系列 Series |
HA |
|
連接方式 Connection method |
彈片連接 |
|
公母 Female/Male |
母 |
|

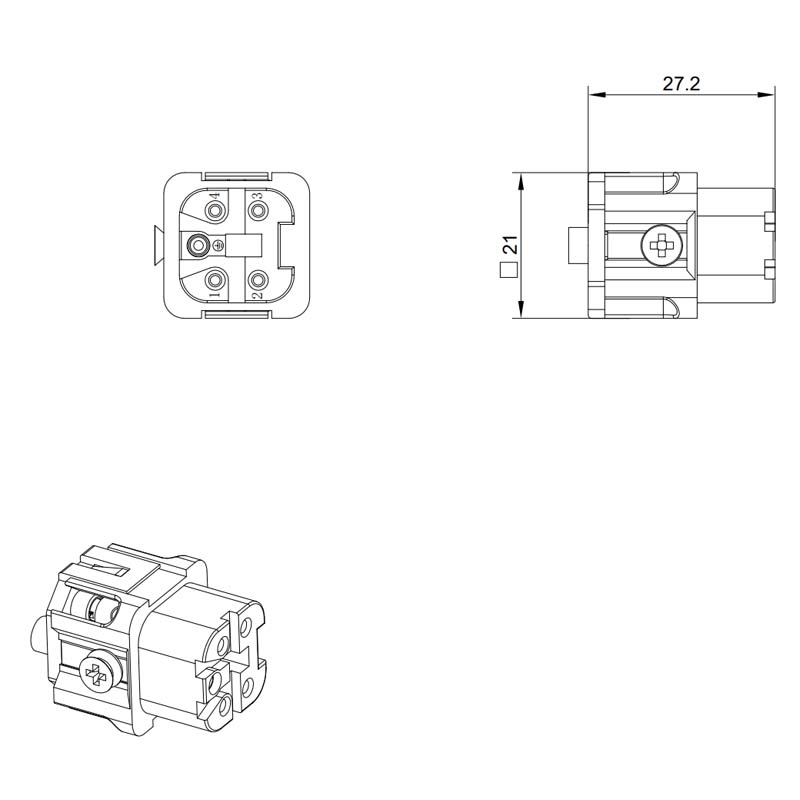

外形尺寸 Dimension |
3A |
|
芯數 Number of positions |
4 |
|
PE針 PE Contacts |
Yes |
|
連接符合標準 Connection meets standards |
DIN EN 60664-1 DIN EN 61984 |
IEC數據/IEC Data
|
額定電流 Rated Current |
10A |
|
相對地額定電壓 Rated Voltage conductor-ground |
230V |
|
相間額定電壓 Rated Voltage conductor-conductor |
400V |
|
額定脈沖電壓 Rated impulse voltage |
4KV |
|
污染等級 Pollution degree |
3 |
|
依據UL/CSA額定電壓 Rated voltage acc. to UL/CSA |
600V |
|
絕緣電阻 Insulation resistance |
≥10000MΩ |
|
接觸電阻 Contact resistance |
≤3MΩ |
|
溫度范圍 Limiting temperatures |
-40℃~+125℃ |
|
機械壽命(可插拔次數) Mechanical working life(mating cyales) |
≥500 |
|
剝線長度 Stripping length |
9.0mm |
|
導線橫截面積 Conductor cross sections（mm2） |
0.14-2.5mm2 |
|
導線橫截面積 Conductor cross sections（AWG） |
26-14AWG |
UL數據 /UL Data
材料信息 /Material Data
|
材料(插芯) Material（insert） |
聚碳酸酯 |
|
材料(插針) Materia（Contact） |
銅合金 |
|
表面(插針) Surface（Contact） |
鍍銀 |
|
阻燃等級，符合UL94 Flame retardant grade, UL94 compliance |
UL94V-0 |
|
顏色 Color |
淺灰色(RAL 7032) |
| RoHS | 符合RoHS |
產品認證 /Product Certification
|
認證圖標 Certificate |
|
|
UL證書號 UL file No. |
|
|
VDE證書號 VDE No. |
|
|
TUV證書號 TUV No. |
|
包裝信息 /Package Data
|
包裝信息 Package Data |
|
訂購方式/Order method
|
訂購方式 Order method |
|
